STL 파일이 없어도 3D프린팅 문의를 시작할 수 있습니다. 사진·스케치·실물과 기준 치수가 있으면 3D 데이터를 만드는 방법부터 정할 수 있기 때문입니다. 지금 가진 자료를 그대로 보내고, 출력 전에 어느 수준의 CAD가 필요한지 먼저 확인하세요.
가진 자료에 따라 방법이 달라집니다
| 지금 가진 자료 | 맞는 방법 | 만들어지는 데이터 |
|---|---|---|
| 멀쩡하거나 파손된 실물 | 측정·3D 스캔·역설계 | 수정 가능한 CAD 또는 출력용 메시 |
| 손그림과 정확한 치수 | 일반 CAD·생성형 CAD | STEP과 STL |
| 여러 각도 사진 | 스마트폰 사진 측량 | OBJ·STL 등 메시 |
| 제품 이미지나 아이디어 | 이미지·문장 기반 3D 생성 | 외관 중심 메시 |
핵심은 STL을 만드는 것과 기능하는 부품 도면을 만드는 것을 구분하는 데 있습니다. STL은 삼각형 면으로 형상을 기록합니다. 구멍 중심, 공차와 설계 이력까지 담는 수정용 CAD와는 다릅니다.
1. 실물이 있으면 역설계합니다

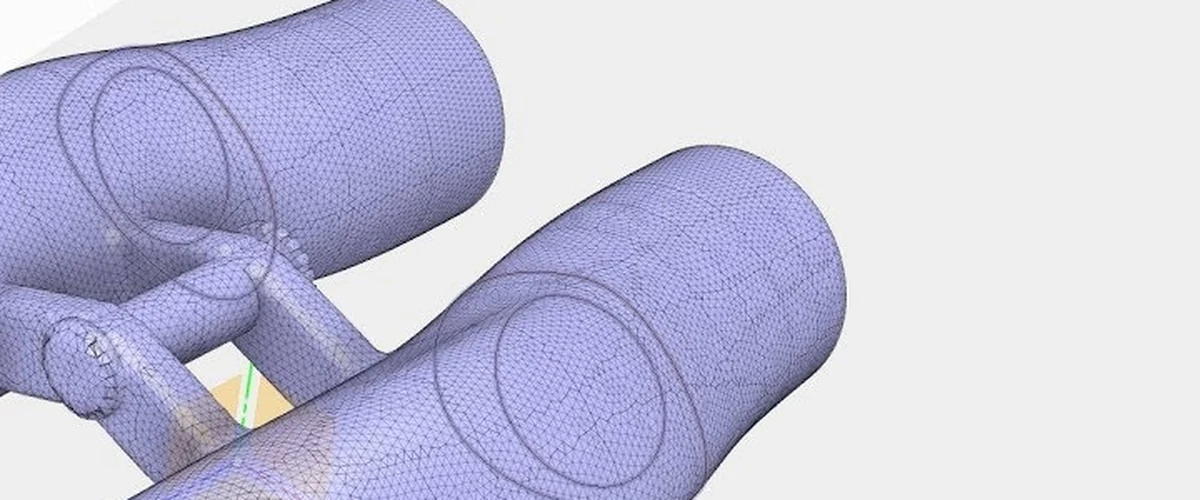

교체할 부품이 손에 있다면 가장 확실한 출발점입니다. 캘리퍼와 측정 장비로 기준 치수를 잡고, 자유곡면이 많으면 3D 스캔을 보조로 씁니다.
스캔은 현재 형상을 기록합니다. 마모되기 전 두께나 부러진 부분을 자동으로 복원하지는 않습니다. 상대 부품과 체결 위치를 확인해 설계자가 원래 형상을 다시 정해야 합니다.
준비 방법은 도면 없는 부품, 실물만 보내도 제작할 수 있나에, 비용 범위는 역설계 비용 사례 4건에 정리했습니다.
2. 스마트폰으로 형상을 스캔합니다
사진 측량이나 LiDAR 앱으로 부품 주변을 촬영하면 메시를 만들 수 있습니다. Polycam 공식 안내는 캡처 결과를 OBJ·STL 등으로 내보낼 수 있다고 설명합니다.
파일이 만들어졌다고 바로 출력할 수 있는 것은 아닙니다. Polycam도 출력 전에 다음 항목을 확인하도록 안내합니다.
- 면이 닫혀 있어 물이 새지 않는 형상인지
- 불필요한 배경 메시가 붙지 않았는지
- 필요한 세부 형상이 충분히 잡혔는지
- 실제 크기와 방향이 맞는지
빛이 반사되는 검은 부품, 투명 부품과 깊은 내부 구멍은 스마트폰 촬영만으로 잡기 어렵습니다. 축 중심과 체결 구멍처럼 중요한 치수는 캘리퍼로 따로 재야 합니다.
3. 치수를 문장으로 적어 생성형 CAD를 씁니다

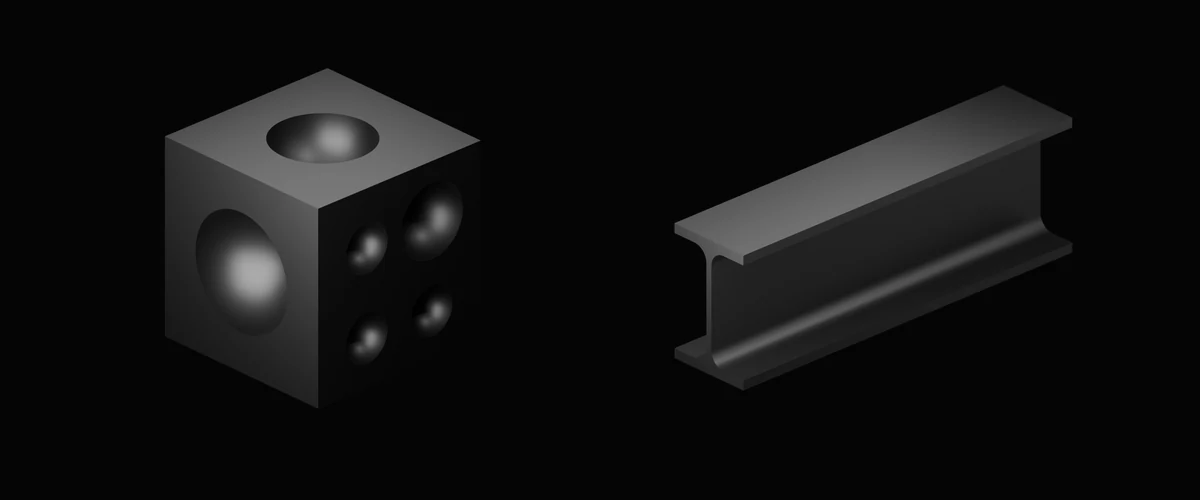

치수가 분명한 브래킷·커버·플레이트처럼 단순한 기계 형상은 AI가 CAD 초안을 만드는 데 도움을 줄 수 있습니다. Zoo Design Studio는 대화형 CAD 에이전트로 형상을 만들고 STEP과 STL로 내보내는 기능을 안내합니다.
예를 들어 다음처럼 치수를 넣어 초안을 만들 수 있습니다.
두께 4mm, 가로 80mm, 세로 45mm인 플레이트를 만들고 모서리 4곳에 지름 5mm 구멍을 배치합니다.
생성 결과에서는 전체 크기, 구멍 중심 거리, 두께와 단위를 다시 확인해야 합니다. 조립 공차, 나사산과 숨은 내부 구조는 문장만으로 정확히 전달하기 어렵습니다. 중요한 부품은 STEP 파일로 받아 설계자가 수정한 뒤 STL을 만듭니다.
4. 사진이나 문장으로 외관 메시를 만듭니다

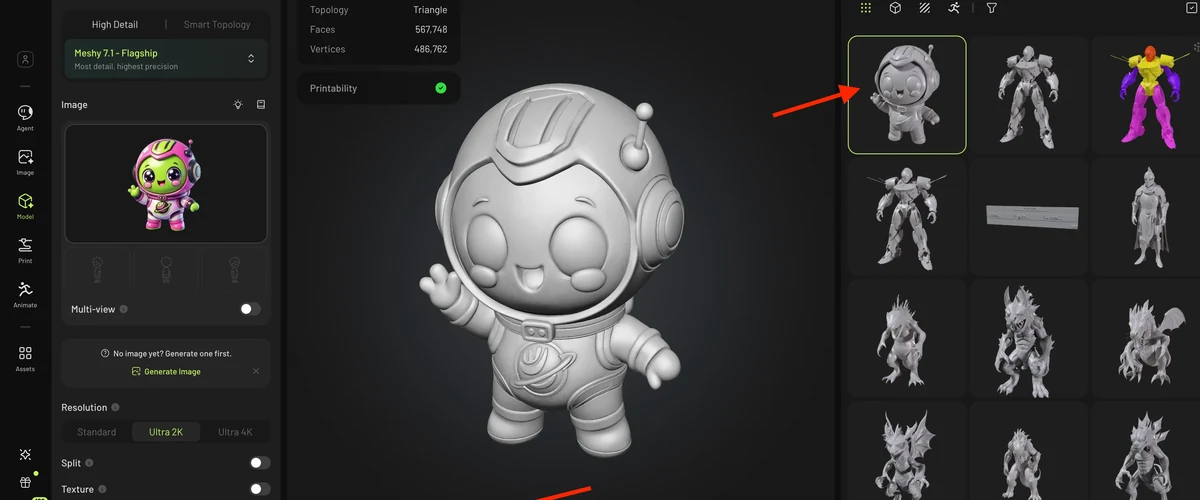

Meshy 이미지 기반 3D 안내는 사진이나 스케치로 3D 메시를 만들고 STL·3MF로 내보내는 기능을 제공합니다. 캐릭터, 장식품, 외관 목업과 손으로 다듬을 조형 초안을 빠르게 만드는 데 유용합니다.
반면 체결 부품과 하우징에는 그대로 쓰기 어렵습니다. 한 장의 사진에는 뒤쪽 형상과 실제 크기가 없고, AI는 보이지 않는 면을 추정하기 때문입니다. 구멍 지름과 중심 거리, 평면도와 벽 두께가 필요한 부품이라면 치수 기반 CAD나 역설계를 선택합니다.
AI와 스캔이 해결하지 못하는 것
AI는 부품의 사용 조건을 모릅니다. 겉모양이 같아도 물·오일과 닿는지, 어느 방향으로 힘을 받는지에 따라 재질과 두께가 달라집니다.
메시 오류도 남을 수 있습니다. Autodesk Fusion의 메시 수리 안내는 열린 구멍, 뒤집힌 면, 겹친 삼각형과 자체 교차를 검사하도록 설명합니다. 출력 업체는 파일을 받은 뒤 이런 상태와 최소 두께를 다시 확인합니다.
회사 부품 사진과 설계 정보를 외부 AI 서비스에 올릴 때는 사내 보안 정책, 서비스의 데이터 보관과 학습 사용 조건을 먼저 확인해야 합니다. 공개할 수 없는 부품은 비밀유지 조건이 정해진 설계·출력 업체에 맡기거나 사내 CAD 환경에서 모델링합니다.
STL 대신 먼저 보낼 자료
- 부품의 앞·뒤·좌·우·위·아래 사진
- 자나 캘리퍼가 함께 보이는 크기 사진
- 체결 구멍과 맞물리는 면의 기준 치수 3곳 이상
- 설치된 위치와 주변 부품 사진
- 하중·온도·약품 접촉 등 사용 조건
- 필요한 수량과 받아야 하는 날짜
자료를 보내면 모델링 방법과 견적 범위를 먼저 정할 수 있습니다. 출력만 필요하면 STL이나 3MF가 편합니다. 나중에 치수를 수정하거나 다시 주문하려면 STEP 같은 CAD 파일을 함께 보관하는 편이 낫습니다. 파일별 차이는 3D프린팅, 어떤 파일을 보내야 하나에서 확인할 수 있습니다.
