한 변이 20cm를 넘는 레진 시제품이 반복되면 Form 4L을 검토할 수 있습니다.
Form 4보다 조형 공간이 커 분할 출력과 접착을 줄일 수 있기 때문입니다. 최근 6개월 발주서에서 20cm가 넘는 부품의 수량부터 세어보십시오.
Form 4에 들어가지 않는 부품이 반복될 때

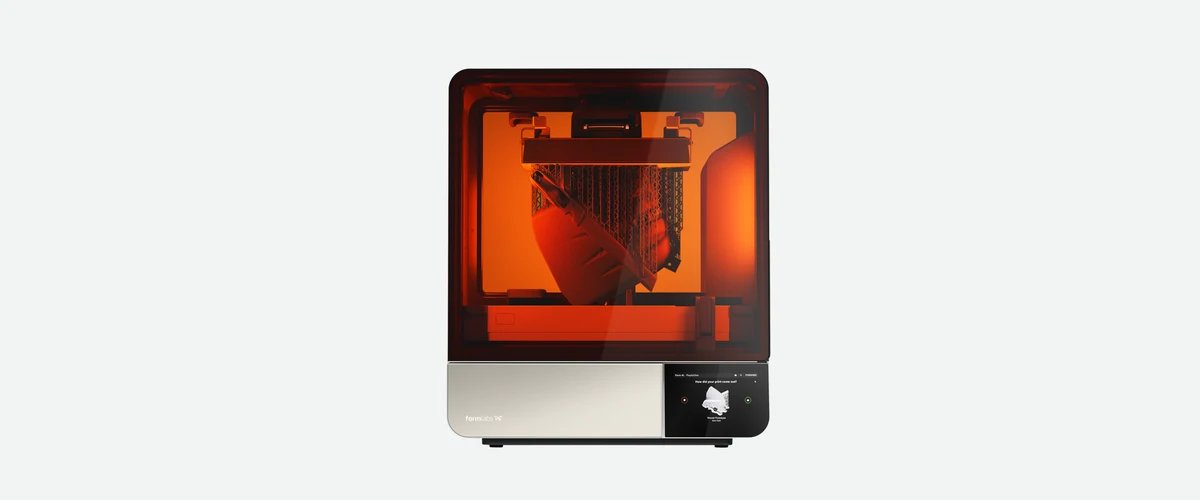

Form 4L의 조형 크기는 353 × 196 × 350mm입니다. 부피는 24.2L입니다. Form 4의 5.25L보다 약 4.6배 큽니다.
| 확인할 부품 | 먼저 볼 장비 |
|---|---|
| 손바닥 크기 하우징과 소형 정밀 부품 | Form 4 |
| 한 변이 20cm를 넘는 하우징 | Form 4L |
| 사람 크기에 가까운 외관 시제품 | Form 4L |
| 작은 부품을 한 번에 여러 개 출력 | 수량과 배치에 따라 Form 4L |
| 큰 부품이 연 2~3회만 발생 | Form 4와 대형 출력대행 |
바깥 치수가 조형 크기 안에 들어가도 바로 출력할 수 있는 것은 아닙니다. 출력 방향과 서포트가 차지할 공간도 남겨야 합니다. 부품을 기울였을 때의 전체 높이까지 PreForm에서 확인해야 합니다.
속도보다 하루 작업 흐름을 봅니다
Form 4L은 Fast Model Resin에서 최대 80mm/h로 출력합니다. 폼랩이 공개한 일반 소재 평균값은 100μm 적층에서 30mm/h입니다. 대부분의 출력은 6시간 안에 끝난다고 안내합니다.
높이가 같으면 플랫폼에 부품을 여러 개 배치해도 적층 시간이 크게 늘지 않는 MSLA 방식입니다. 큰 하우징 1개와 작은 지그 여러 개를 같은 작업에 배치할 수 있습니다.
다만 빠른 장비도 출력 요청이 한 달에 1~2건이면 대부분 멈춰 있습니다. 외주 대기 때문에 설계 검토가 반복해서 늦어지는지, 하루에 수정본을 다시 확인해야 하는지를 함께 봐야 합니다.
세척기와 경화기의 설치 공간을 함께 계산합니다
Form 4L만 놓을 공간을 재면 부족합니다. 출력 뒤에는 세척과 후경화가 이어집니다.
| 장비 | 운영할 때 권장하는 최소 공간 |
|---|---|
| Form 4L | 88.9 × 116.8 × 81.3cm |
| Form Wash L V2 | 100 × 120 × 120cm |
| Form Cure L V2 | 60 × 110 × 56cm |
Form Wash L에는 세척액과 배수 작업 공간도 필요합니다. Form Cure L은 소재별 온도와 시간을 맞춰야 합니다. 레진과 세척액 보관 공간, 환기와 작업자 동선까지 평면도에 표시해야 실제 설치 면적이 나옵니다.
큰 부품을 나누지 않고 확인한 사례

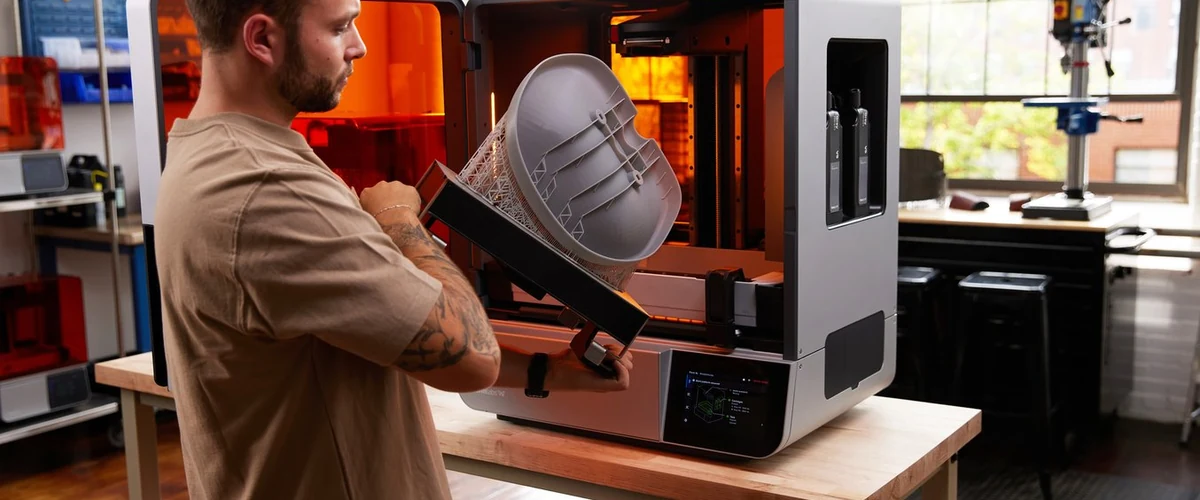

Radio Flyer는 Stingray 시트 시제품을 Form 4L과 Fast Model Resin으로 출력했습니다. 폼랩이 공개한 출력 시간은 2시간 37분입니다. 사람 크기에 가까운 곡면 부품을 한 번에 만들어 형상과 표면을 확인한 사례입니다. 자세한 조건은 Form 4L 기술 자료에 있습니다.

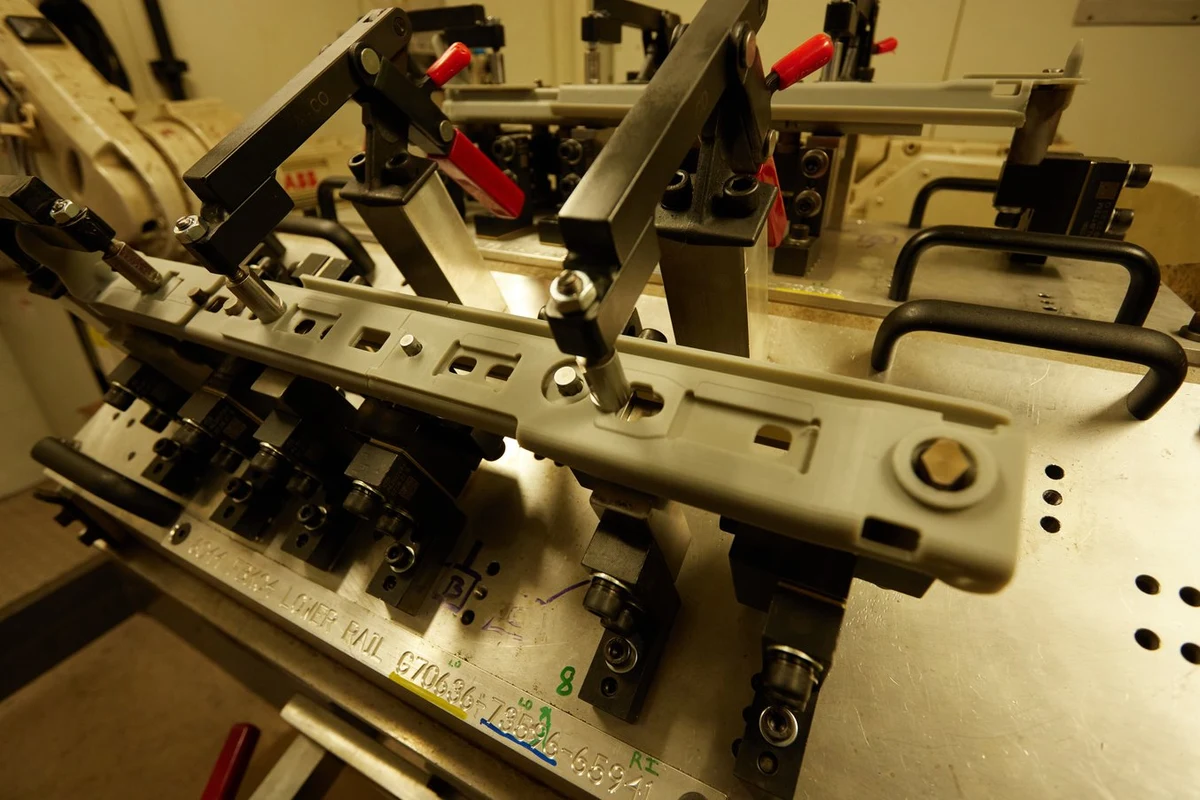

자동차 부품사 Brose는 시트 레일 모형을 Fast Model Resin으로 출력했습니다. 4개로 나눈 대형 부품의 출력은 2시간 이내에 끝났고, 세척·경화 후 45분 만에 용접 로봇에 설치했습니다. 금속 프레스 부품이 도착하기 전에 로봇 동작을 가르치기 위한 모형입니다. Formlabs의 Form 4L 공식 소개에서 작업 조건을 확인할 수 있습니다.
두 사례는 폼랩이 공개한 해외 사례입니다. 국내 작업의 납기나 결과를 보장하는 수치는 아닙니다.
맞는 경우와 다시 봐야 할 경우
| Form 4L이 맞는 경우 | 다시 봐야 할 경우 |
|---|---|
| 20~35cm급 레진 부품이 매달 반복됩니다 | 큰 부품이 연 2~3회만 나옵니다 |
| 분할·접착 때문에 조립 오차가 생깁니다 | 나일론 기능 부품이 주력입니다 |
| 큰 외관 시제품을 하루 안에 수정합니다 | 세척·경화 작업자를 정하지 못했습니다 |
| 여러 소형 부품을 한 작업에 묶습니다 | Form Wash L과 Form Cure L을 둘 공간이 없습니다 |
나일론 강도와 서포트 없는 내부 형상이 우선이면 Form 4L보다 Fuse 계열이 맞습니다. 장비군부터 다시 비교하려면 폼랩 3D프린터, Form 4·Form 4L·Fuse 중 무엇을 고르나를 먼저 보십시오.
담당자가 확인할 것
- 최근 6개월 동안 외주로 만든 부품 중 한 변이 20cm를 넘는 파일을 모읍니다.
- 각 파일을 PreForm에 넣어 출력 방향과 서포트를 포함한 크기를 확인합니다.
- 월 출력 횟수와 외주 대기일을 적어 사내 출력으로 줄어드는 시간을 계산합니다.
- 프린터·세척기·경화기의 작업 공간과 전원, 환기 조건을 평면도에 표시합니다.
- 대표 파일 1개를 Form 4L로 시험 출력해 표면과 조립성을 확인합니다.
