F123으로 사무실용 산업 FDM을 쓰다 보면 두 곳에서 막힙니다. 하나는 소재입니다. ULTEM·PEEK 같은 초고온 소재는 F123으로 안 나옵니다. 다른 하나는 인증입니다. 항공·의료·방산으로 부품이 들어가면 어떤 소재로 어떻게 만들었는지 서류로 증명해야 합니다.
그 두 곳을 여는 장비가 Fortus입니다. F123 위 단계이고, 스트라타시스 산업용 FDM의 주력입니다.
언제 F123에서 Fortus로 올라가나
셋 중 하나라도 뚜렷하면 Fortus를 봅니다.
셋 다 아니라면 F123으로 충분한 경우가 많습니다. 산업용은 값이 몇 배이므로, 막히는 지점이 분명할 때 넘어가는 편이 낫습니다. 산업용이 필요한 시점을 넓게 정리한 글은 스트라타시스 산업용 3D프린터, 언제부터 필요한가에 있습니다.
완전 가열 챔버가 핵심입니다
F123과 Fortus의 결정적 차이는 챔버를 데우는 방식입니다. F123은 조형 공간이 완전히 가열되지 않습니다. 그래서 ABS·ASA·나일론까지는 되지만 ULTEM·PEEK는 안 나옵니다.
ULTEM·PEEK는 녹는 온도가 높습니다. 뽑는 동안 부품 전체를 소재의 유리전이 온도 근처까지 데워 두지 않으면, 식으면서 심하게 휘거나 층이 벌어집니다. Fortus는 완전 가열 챔버로 이 조건을 맞춥니다. 그래서 초고온 소재가 제대로 나옵니다.
정밀도도 한 단계 올라갑니다. Fortus 450mc의 공차는 ±0.127mm입니다. F123의 ±0.2mm보다 빡빡합니다.
사양을 실무 기준으로 옮기면
Fortus 450mc 기준입니다.
| 사양 | 값 | 실무에서 뜻하는 것 |
|---|---|---|
| 조형 크기 | 406 × 355 × 406mm | F123보다 큰 기능 부품 |
| 챔버 | 완전 가열 | ULTEM·PEEK가 안 휩니다 (핵심) |
| 공차 | ±0.127mm 또는 ±0.0015mm/mm | F123보다 정밀합니다 |
| 소재 공급 | 모델·서포트 캐니스터 각 2, 자동 교체 | 무인 연속 가동이 됩니다 |
| 장비 무게 | 601kg | 전용 설치, 바닥 하중을 봅니다 |
| 소프트웨어 | GrabCAD Print · OpenAM | 오픈 파라미터로 소재를 제어합니다 |
무게가 601kg입니다. F123이 227kg인 것과도 다릅니다. Fortus는 생산 현장에 자리를 잡아 두고 쓰는 장비입니다. 설치 조건을 미리 확인해야 합니다.
쓸 수 있는 소재
Fortus의 값은 소재에서 나옵니다. 표준·엔지니어링 소재도 다루지만, F123 위로 올라오는 이유는 고성능 소재입니다.
| 소재 | 쓰는 곳 |
|---|---|
| ULTEM 9085 | 고강도·경량, 내열·내약품 (항공 내장 부품) |

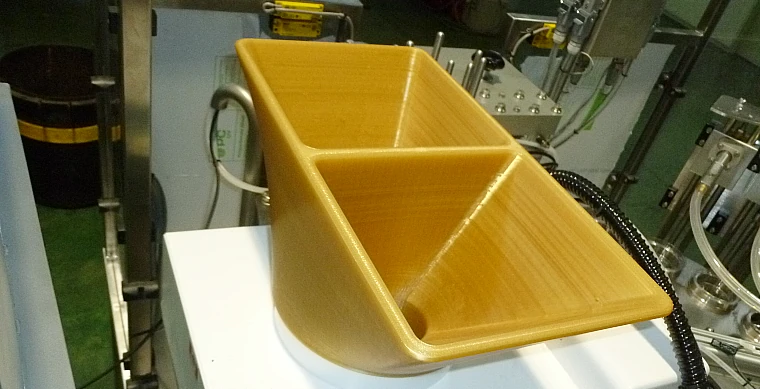

| ULTEM 1010 | 최고 내열, 저열팽창 (치공구·고온 부품) |
| Antero 800NA (PEKK) | 저아웃가스, 우주·항공 |
| VICTREX AM 200 | PEEK급 성능, 화학·마모 |
| Nylon 12CF | 탄소섬유 강화, 금속 대체 경량 툴링 |
| PC-ESD | 정전기 방지 + 고성능 |
| ABS-M30i | 생체적합, 의료·수술 모델 |
초고온 소재를 언제 쓰는지는 ULTEM·PEEK 3D프린팅 사례에 정리했습니다. 실제로 Antero 800NA로 C-17 항공기 부품을 만든 사례는 비용을 88% 줄인 사례에 있습니다.
카본 강화 Nylon 12CF는 카본파이버 소재에, 정전기 방지 PC-ESD는 ESD 지그·트레이 소재에, 생체적합 ABS-M30i가 들어가는 의료 단계는 의료기기 시제품 제작에 있습니다. 소재를 온도로 고르는 지도는 내열·고온 3D프린팅을 보시면 됩니다.
대형은 어디까지 가나
Fortus 450mc보다 큰 부품이 나오면 대형 장비로 올라갑니다.
| 모델 | 조형 크기 | 자리 |
|---|---|---|
| Fortus 450mc | 406 × 355 × 406mm | 중형 산업 주력 |
| F770 | 1,000 × 610 × 610mm | 1m급 긴 부품 |
| F900 | 914 × 610 × 914mm | 최대급, 항공 인증 |
F770은 한 변이 1m입니다. 긴 덕트나 대형 지그를 나누지 않고 한 번에 뽑습니다. 나눠 뽑을지 큰 장비로 갈지 판단하는 기준은 대형 부품 3D프린팅에 정리했습니다.
대형 지그·고정구 같은 툴링 전용으로는 완전 가열 챔버를 갖춘 F870이 새로 나왔습니다. 초고온·인증은 Fortus, 대형 툴링은 F870으로 나눠 보시면 됩니다.
데스크탑·F123과 어떻게 나뉘나
FDM은 세 단계로 나뉩니다. Fortus는 맨 위입니다.
| 구분 | 다루는 범위 | 해당 장비 |
|---|---|---|
| 데스크탑 FDM | PLA·PETG·ABS, 형상 확인 | 얼티메이커 S·Method 계열 |
| 사무실용 산업 FDM | ABS·ASA·나일론·카본, 지그·소량 실사용 | F123 (F170·F370) |
| 초고온·대형 산업 FDM | ULTEM·PEEK, 인증 부품, 대형 | Fortus 450mc · F770 · F900 |
아래 단계로 충분한지부터 보시려면 F123, 사무실에 두는 산업용 FDM을, 방식별 전체 비교는 산업용 3D프린터 방식 4가지를 보시면 됩니다.
가격은 어떻게 잡나
Fortus는 공개 정가가 없습니다. 모델(450mc·F770·F900), 소재 구성, 서비스 계약이 함께 묶이고 환율도 타기 때문입니다. 만들 부품과 소재, 예상 수량을 알려주시면 구성과 견적을 함께 잡아 드립니다.
견적을 받기 전에 회수 기준을 잡아 보시면 판단이 빨라집니다.
- 지금 초고온·인증 부품을 외주에 얼마나 맡기는지 셉니다.
- 그 부품의 연간 수량과 납기 압박을 셉니다.
- 사내에서 뽑았을 때 줄어드는 시간과 비용을 잡습니다.
- 그 수요가 Fortus 한 대의 가동률을 채우는지 봅니다.
장비 값보다 가동률이 회수를 정합니다. 사는 쪽이 맞는지부터 검토 중이시면 3D프린터, 사는 게 맞는 경우 3가지를 먼저 보시면 됩니다.
사기 전에 확인할 것
- 초고온 소재가 정말 필요한지 봅니다. ABS·나일론까지면 F123으로 충분합니다.
- 인증·증명 요구가 있는지 확인합니다. 있으면 소재 등급과 공정 기록부터 정해집니다.
- 부품 크기를 잽니다. 406mm를 넘으면 F770·F900입니다.
- 설치 조건을 봅니다. 601kg 바닥 하중, 전원, 환기, 소재 보관 공간을 확인합니다.
- 우리 부품으로 시험 출력을 받아봅니다.
5번이 가장 확실합니다. 파일을 보내주시면 Fortus로 뽑은 실물을 지금 외주로 받는 것과 나란히 놓고 비교하실 수 있습니다.
