FDM 장비를 알아보면 두 갈래로 나뉩니다. 얼티메이커·메이커봇 같은 데스크탑과, 스트라타시스 Fortus 같은 대형 산업용입니다. F123 시리즈는 그 사이에 있습니다. 사무실이나 생산 현장 한쪽에 두고 산업용 수준의 반복 정밀도를 내는 급입니다.
먼저 물어야 할 것은 폼랩 Form 4 때와 같습니다. 우리 부품이 이 조형 크기에 들어가는가, 그리고 데스크탑 위의 반복 정밀도가 정말 필요한가입니다.
먼저 조형 크기부터 봅니다
F123 시리즈는 조형 크기로 두 모델이 정해집니다.
| 모델 | 조형 크기 | 감으로 보면 |
|---|---|---|

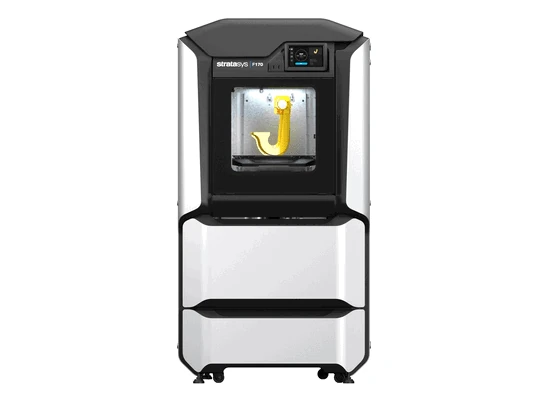

| F170 | 254 × 254 × 254mm | 손바닥~두 손 크기 부품 |

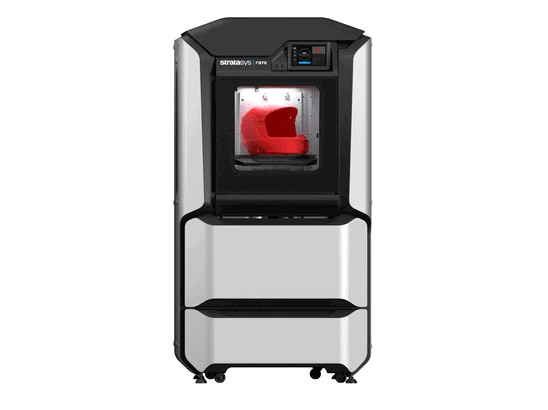

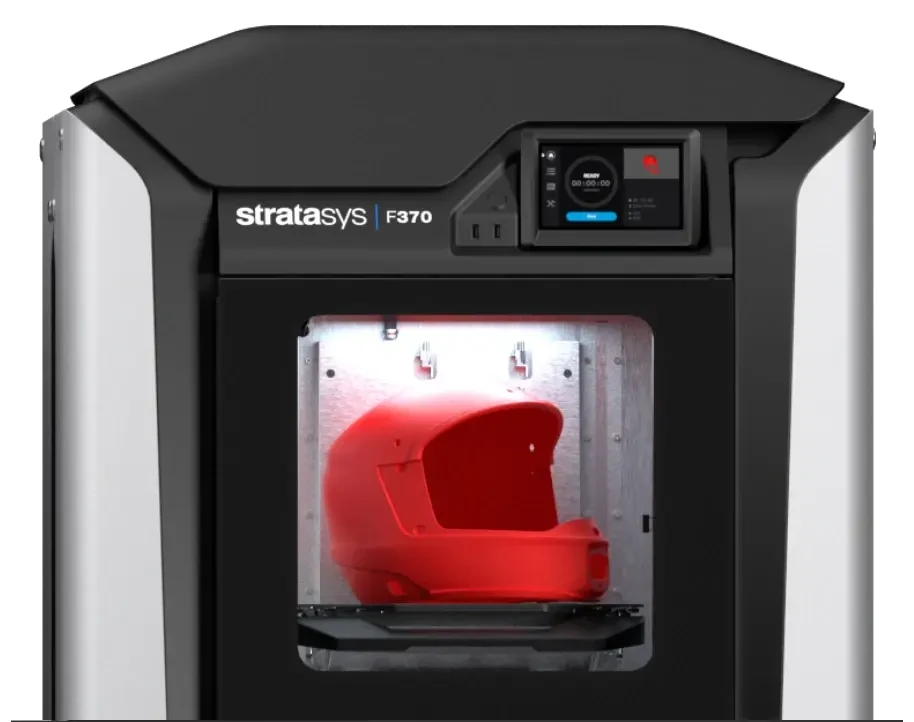

| F370 | 355 × 254 × 355mm | 큰 하우징 하나 또는 작은 부품 여러 개 |
F170이 한 변 25cm 정육면체, F370이 한 변 35cm급입니다. 부품 대부분이 F170에 들어오면 F170으로 충분합니다. 큰 하우징이 자주 나오거나 한 번에 여러 개를 뽑아 시간을 아끼려면 F370을 봅니다.
카본파이버를 뽑아야 하면 F190CR·F370CR입니다. 뒤에서 따로 다룹니다.
사양을 실무 기준으로 옮기면
공식 사양표의 숫자를 실제로 무엇을 뜻하는지로 바꿔 보겠습니다. F370 기준입니다.
| 사양 | 값 | 실무에서 뜻하는 것 |
|---|---|---|
| 조형 크기 | 355 × 254 × 355mm | 큰 부품 하나 또는 작은 부품 여러 개 |
| 공차 | ±0.2mm 또는 ±0.002mm/mm | 조립 부품에 쓸 수 있습니다 |
| 장비 크기·무게 | 1,626 × 864 × 711mm · 227kg | 책상 위가 아니라 바닥에 놓습니다 |
| 서포트 | 수용성(SUP706) | 세척기에서 자동으로 녹아 손을 안 댑니다 |
| 소재 교체 | 앞쪽 드로어 | 스풀을 서랍에서 바로 갈아 끼웁니다 |
| 소프트웨어 | GrabCAD Print | 출력 준비와 조건을 한 곳에서 잡습니다 |
두 가지를 짚어야 합니다. 먼저 무게가 227kg입니다. Form 4 같은 데스크탑 SLA가 책상에 올라가는 것과 다릅니다. F123은 바닥이나 전용 스탠드에 놓는 장비입니다.
공차는 ±0.2mm입니다. 조립 부품에는 쓸 수 있지만, SLA·CNC의 ±0.02mm 수준은 아닙니다. FDM은 층을 쌓는 방식이라 정밀도 기준이 그보다 빡빡하면 SLA를 봐야 합니다.
데스크탑과 무엇이 다른가
같은 FDM인데 데스크탑이 아니라 F123을 사는 이유는 두 가지입니다.
첫째, 반복 정밀도입니다. 시제품 한두 개를 볼 때는 데스크탑으로 충분합니다. 그런데 같은 부품을 20개, 50개 뽑아 조립 라인에 넣으면 달라집니다. 어제 것과 오늘 것의 치수가 흔들리면 조립이 안 맞습니다. F123은 조형판 전체에서, 여러 대에 걸쳐 같은 값을 냅니다. 공차를 잡는 법은 끼워 맞추는 부품, 공차는 어떻게 잡나에 정리했습니다.
둘째, 수용성 서포트입니다. 서포트를 손으로 뜯지 않고 세척기에서 녹입니다. 내부 채널이나 손이 안 닿는 형상도 자국 없이 마감됩니다. 이 방식은 손이 안 닿는 곳의 서포트에 정리했습니다.

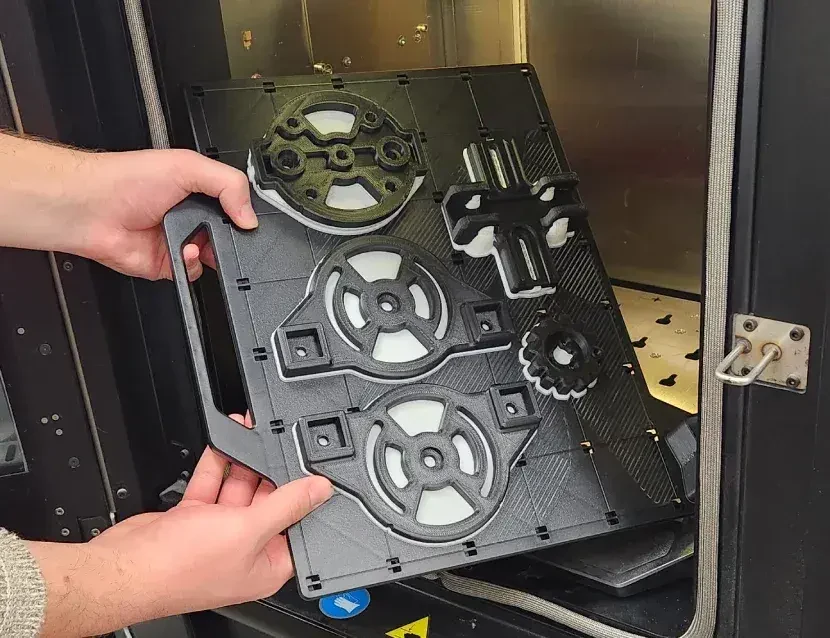

정리하면 F123은 지그·고정구, 기능 시제품, 소량 실사용 부품을 일정한 품질로 반복해 뽑는 자리입니다. 현장 지그 활용은 현장 지그를 3D프린팅으로 바꾸면에 사례로 있습니다.
네 모델의 차이
F123은 네 모델입니다. 조형 크기와 카본파이버 대응으로 나뉩니다.
| 모델 | 조형 크기 | 카본파이버 | 쓰는 곳 |
|---|---|---|---|
| F170 | 254 × 254 × 254mm | 아니오 | 입문, 작은 부품 |
| F370 | 355 × 254 × 355mm | 아니오 | 큰 부품, 현업 주력 |
| F190CR | 중형 | 예 | 카본 강화 기능 부품 입문 |
| F370CR | 355 × 254 × 355mm | 예 | 카본 강화 대형 부품 |
CR은 Composite-Ready의 약자입니다. ABS-CF10 같은 탄소섬유 강화 소재를 다루도록 만든 버전입니다. 잘 안 휘고 잘 안 틀어지는 강성 부품이 필요할 때 봅니다. 카본을 섞으면 무엇을 얻고 무엇을 내주는지는 섬유를 섞은 소재는 언제 쓰나에 정리했습니다.
쓸 수 있는 소재
F123 계열에서 다루는 소재입니다.
| 소재 | 쓰는 곳 |
|---|---|
| PLA | 형상 확인, 목업 |
| ABS-M30 | 범용 기능 부품 |
| ASA | 옥외·자외선 부품 |
| PC-ABS | 강성과 내충격이 함께 필요할 때 |
| ABS-ESD7 | 정전기 방지 부품·트레이 |
| ABS-CF10 | 카본 강화, 강성 부품 (CR 모델) |
| Diran 410MF07 | 나일론계, 내마모·저마찰 |
| TPU 92A | 무른 부품, 그립 |
정전기 방지가 필요한 전자·반도체 쪽 부품은 ABS-ESD7을 씁니다. 소재 선택 기준은 정전기 방지 지그·트레이 소재에 정리했습니다.
ULTEM·PEEK 같은 초고온 소재는 F123이 아닙니다. 이 소재들은 Fortus 계열에서 다룹니다. 어떤 조건일 때 그 위로 가는지는 ULTEM·PEEK 3D프린팅 사례와 스트라타시스 산업용 3D프린터, 언제부터 필요한가에 있습니다.
데스크탑·산업용과 어떻게 나뉘나
F123의 자리는 아래와 위로 이렇게 나뉩니다.
| 구분 | 다루는 범위 | 해당 장비 |
|---|---|---|
| 데스크탑 FDM | PLA·PETG·ABS, 형상 확인·사내 부품 | 얼티메이커 S·Method 계열 |
| 사무실용 산업 FDM | 반복 정밀도, 수용성 서포트, 지그·소량 실사용 | F123 (F170·F370) |
| 대형 산업용 FDM | ULTEM·PEEK, 항공·의료 인증 부품 | Fortus·F900 계열 |
데스크탑으로 충분한지부터 보시려면 얼티메이커 FDM 장비, 어느 모델을 고를지 정하는 기준을, 방식별 전체 비교는 산업용 3D프린터 방식 4가지를 보시면 됩니다.
대형 지그·고정구를 사내에서 뽑는 대형 툴링 FDM은 F870에 정리했습니다.
가격은 어떻게 잡나
F123은 공개 정가가 없습니다. 모델(F170·F370·CR), 소재 구성, 세척기, 서비스 계약이 함께 묶이고 환율도 타기 때문입니다. 만들 부품과 소재, 예상 수량을 알려주시면 구성과 견적을 함께 잡아 드립니다.
견적을 받기 전에 회수 기준을 잡아 보시면 판단이 빨라집니다.
- 작년에 출력대행에 쓴 금액을 셉니다.
- 사내 데스크탑 장비의 가동 시간을 셉니다.
- 둘을 합쳐 연간 출력 수요를 잡습니다.
- 그 수요가 F123 한 대의 가동률을 채우는지 봅니다.
장비 값보다 가동률이 회수를 정합니다. 세워두는 시간이 길면 좋은 장비도 값을 못 합니다. 사는 쪽이 맞는지부터 검토 중이시면 3D프린터, 사는 게 맞는 경우 3가지를 먼저 보시면 됩니다.
사기 전에 확인할 것
- 우리 부품이 조형 크기에 들어가는지 재봅니다. F170은 254mm, F370은 355 × 254mm 안입니다.
- 데스크탑 위의 반복 정밀도가 정말 필요한지 봅니다. 같은 부품을 여러 개, 여러 대에서 뽑아야 한다면 값을 합니다.
- 쓸 소재를 정합니다. 정전기 방지면 ABS-ESD7, 카본 강화면 CR 모델입니다.
- 설치 조건을 봅니다. 227kg 바닥 하중, 전원, 환기, 세척기 둘 공간을 확인합니다.
- 우리 부품으로 시험 출력을 받아봅니다.
5번이 가장 확실합니다. 파일을 보내주시면 F123으로 뽑은 실물을 지금 쓰시는 것과 나란히 놓고 비교하실 수 있습니다. 장비 값의 일부로 판단을 먼저 하는 방법입니다.
