더블에이엠 기술팀
「FDM 으로 뽑아 주세요.」 이렇게 방식을 정해 문의를 주시는 일이 많습니다.
순서가 반대입니다. 무엇을 확인하려는지가 정해지면 방식은 따라옵니다. 사진의 두 부품은 같은 모델입니다. 빨간 쪽이 FDM, 흰 쪽이 SLA 입니다.
방식부터 고르면 어긋납니다
방식을 먼저 정하면 두 가지가 생깁니다.
하나는 다시 뽑는 일입니다. 손으로 만져 마감을 볼 부품을 FDM 으로 뽑으면 결이 걸립니다. 다른 하나는 값을 더 쓰는 일입니다. 힘만 보면 되는 지그를 레진으로 뽑으면 무르고 비쌉니다.
확인할 것을 한 줄로 적어 보시면 방식이 좁혀집니다.
| 확인하려는 것 | 맞는 방식 | 왜 그런가 |
|---|---|---|
| 하중을 걸어 본다 | FDM, SLS | 소재가 단단합니다 |
| 겉면과 엣지를 본다 | SLA | 층이 얇아 결이 안 보입니다 |
| 속을 들여다본다 | 반투명 PolyJet | 빛이 지나가며 두께가 드러납니다 |
| 색과 질감까지 본다 | 풀컬러 PolyJet | 도색 없이 색이 들어갑니다 |
| 얇고 얽힌 형상을 본다 | SLS | 서포트가 없어 형상 제약이 적습니다 |
실물 3건을 나란히 놓으면
힘과 마감을 함께 봐야 했던 건 — 대략 19만 원
표지 사진의 사례입니다. 어느 쪽이 맞을지 정하지 못해 두 방식으로 동시에 뽑았습니다.
| FDM (빨강) | SLA (흰색) | |
|---|---|---|
| 장비 | Ultimaker S5 | Form 3BL |
| 소재 | Tough PLA | Standard Resin |
| 손으로 만지면 | 결이 걸립니다 | 사출품 같습니다 |
| 모서리는 | 조금 뭉툭합니다 | 날이 삽니다 |
| 힘을 주면 | 버팁니다 | 먼저 휩니다 |
| 그래서 어디에 | 기능 시험, 지그, 실사용 | 디자인 검토, 조립 확인, 전시 |
둘을 합쳐 대략 19만 원이었습니다. 한 번 더 뽑는 값이 잘못 고르고 되돌리는 값보다 쌉니다.
안이 비쳐야 했던 건 — 대략 13만 원

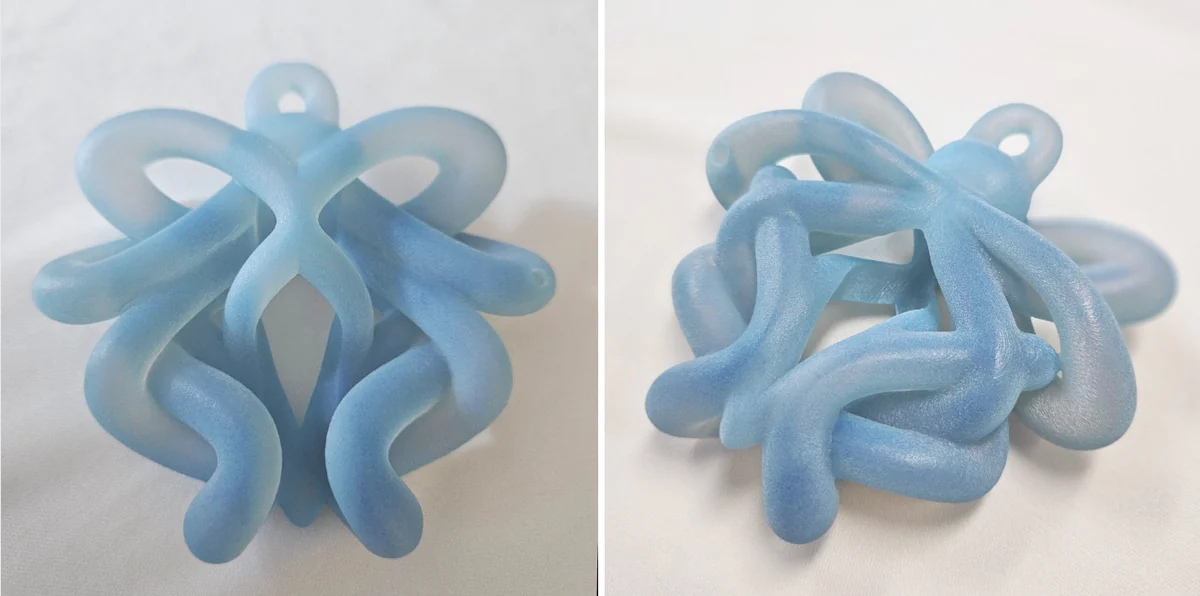

곡선이 복잡하게 얽힌 형상입니다. Stratasys J850 으로 뽑았습니다. 소재는 VeroColor 계열의 반투명 재질입니다.
이 건은 앞의 두 방식으로 안 됩니다. 안이 비쳐야 했기 때문입니다.
불투명한 부품은 겉면만 보여줍니다. 반투명으로 뽑으면 빛이 안쪽을 지나갑니다. 곡면이 어디서 이어지고 두께가 어디서 바뀌는지 그때 보입니다.
층은 14µm 로 쌓았습니다. 곡면에 결이 남지 않는 두께입니다. 안이 보여야 하는 피규어, 의료 해부 모형, 안경 프레임 검토에 씁니다.
개수가 붙은 건 — 48개에 대략 20만 원

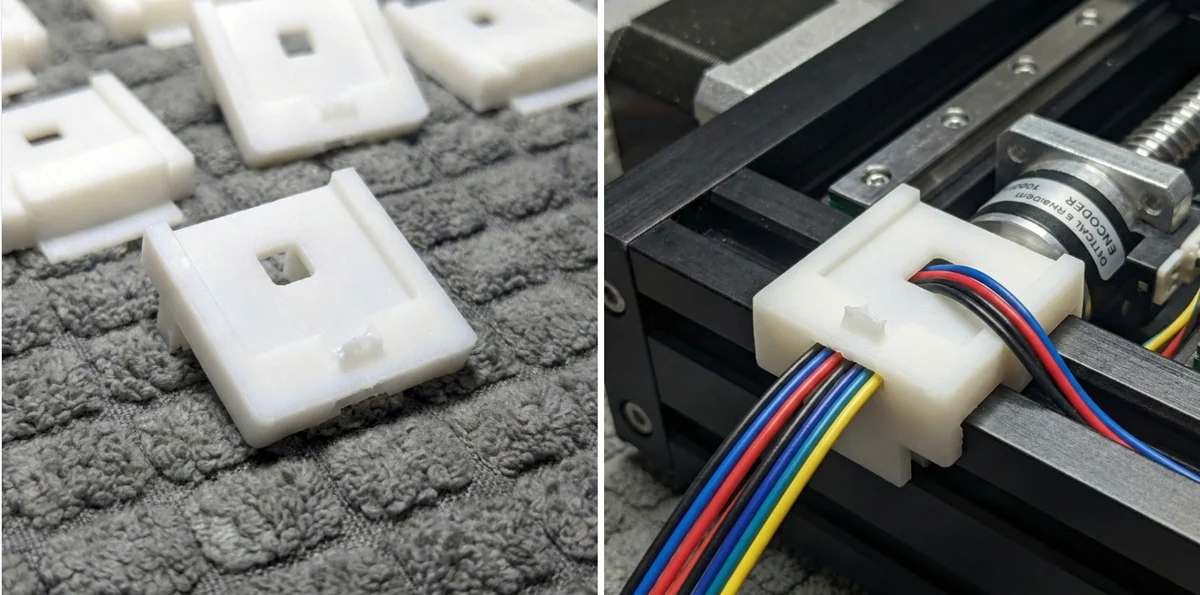

작은 흰색 부품을 48개 만든 건입니다. Formlabs Form 4 에 Tough 2000 Resin 을 썼습니다.
개당 4천 원대입니다. 앞의 두 사례와 견주면 개당이 크게 다릅니다.
작은 부품은 조형 공간을 채워 한 번에 돌립니다. 그래서 개수가 붙을수록 개당이 내려갑니다.
서포트를 하나씩 떼고 겉면을 다듬었습니다. 힘과 정밀도, 고른 마감이 함께 필요한 건에 이 조합을 씁니다.
결이 왜 처음부터 생기나

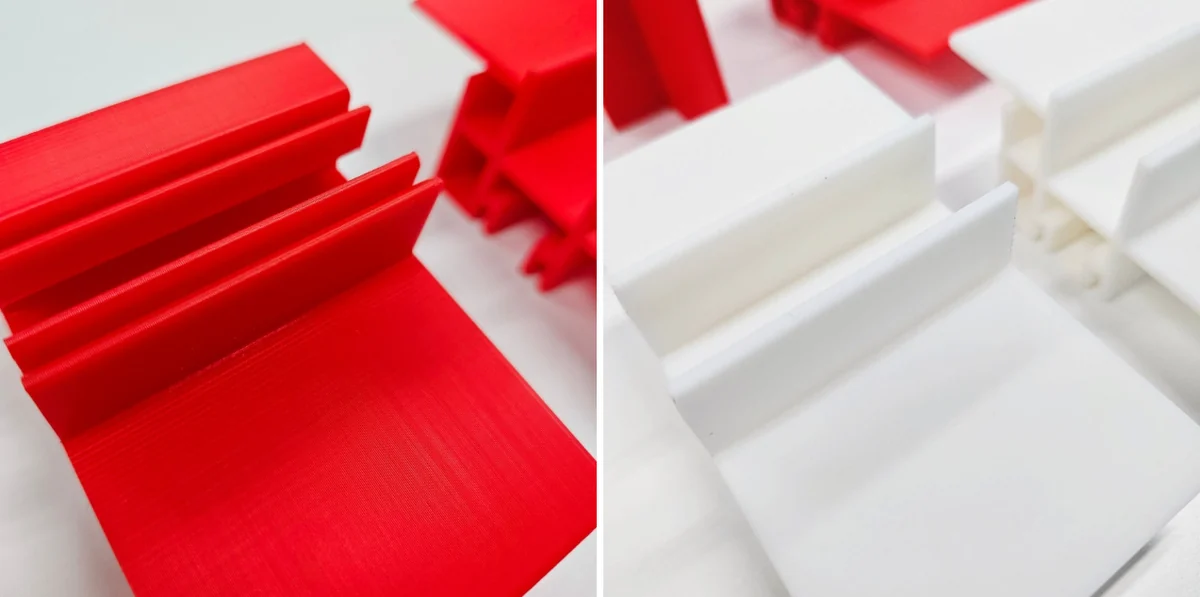

첫 사례에서 빨간 쪽에는 결이 보이고 흰 쪽은 보이지 않았습니다.
장비가 좋고 나쁨의 차이가 아닙니다. 굳히는 방법이 다릅니다. FDM 은 녹인 필라멘트를 짜서 얹습니다. SLA 는 액체 수지에 빛을 쬐어 굳힙니다. 한 층의 두께가 여기서 정해집니다.
점선이 설계한 면입니다. 층이 두꺼울수록 계단이 그 선에서 멀어집니다.
방식마다 다른 원리와 소재 제약은 산업용 3D프린터 방식 4가지, 부품으로 고릅니다에 적었습니다. 이 글은 실물이 어떻게 나오는지만 다뤘습니다.
맞는 경우와 다시 봐야 할 경우
| 이럴 때 씁니다 | 이럴 때는 먼저 상의하십시오 |
|---|---|
| 방식이 애매해 실물로 확인하려는 건 | 시제품이 아니라 최종 부품으로 쓸 건 |
| 마감이 합격 여부를 정하는 건 | 뜨거운 곳에 놓이는 건 |
| 작은 부품을 여러 개 만드는 건 | 조형 공간을 넘는 큰 건 |
| 내부가 보여야 하는 검토 | 조립 공차가 매우 빡빡한 건 |
오른쪽 칸은 안 된다는 뜻이 아닙니다. 소재부터 다시 잡아야 하는 건입니다. 일반 레진과 PLA 는 열에 약하고, 방식마다 수축량이 달라 공차를 미리 잡아야 합니다.
담당자가 확인할 것
- 확인할 것을 한 줄로 적습니다. 여기서 방식이 절반으로 줄어듭니다.
- 손에 쥐고 볼 부품인지 알려주십시오. 쥐면 겉면이 합격 여부를 정합니다.
- 하중을 받는지 봅니다. 받으면 소재부터 좁혀집니다.
- 개수를 적어 주십시오. 여러 개면 개당이 크게 내려갑니다.
- 못 정하겠으면 말씀해 주십시오. 두 방식으로 함께 뽑는 방법이 있습니다.
